2M Modulbox XTS Compact
Contenitori per strumentazione elettronica agganciabili su guida DIN (EN 60715)
BH53-A
H53-B
53-C
Caratteristiche
Montabile su Guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti. Di tale modulo esistono diverse versioni: quelle tipo A (analoghe al precedente prodotto Modulbox di cui mantengono la compatibilità con i circuiti stampati), tipo B (con una spalla più alta per l’impiego di componenti di maggiore volume) e tipo C (con entrambe le spalle più alte per avere maggiore spazio per l’elettronica).

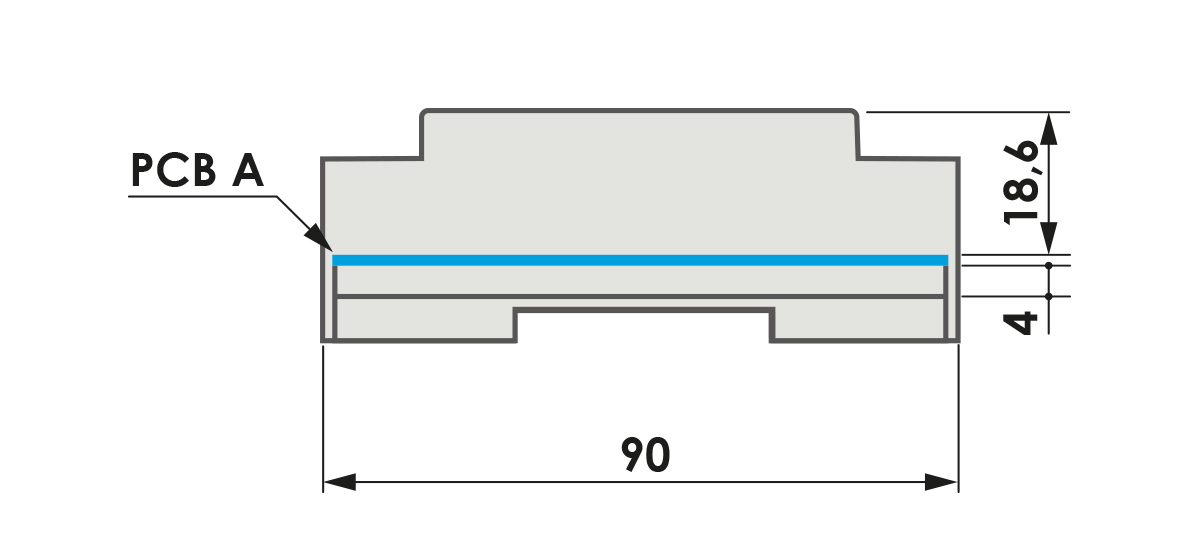

Version A
H53-A mantiene la possbilità del montaggio dei pannelli e dei coprimorsetti e le pareti, in corrispondenza delle zone di montaggio dei morsetti, sono alte. Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

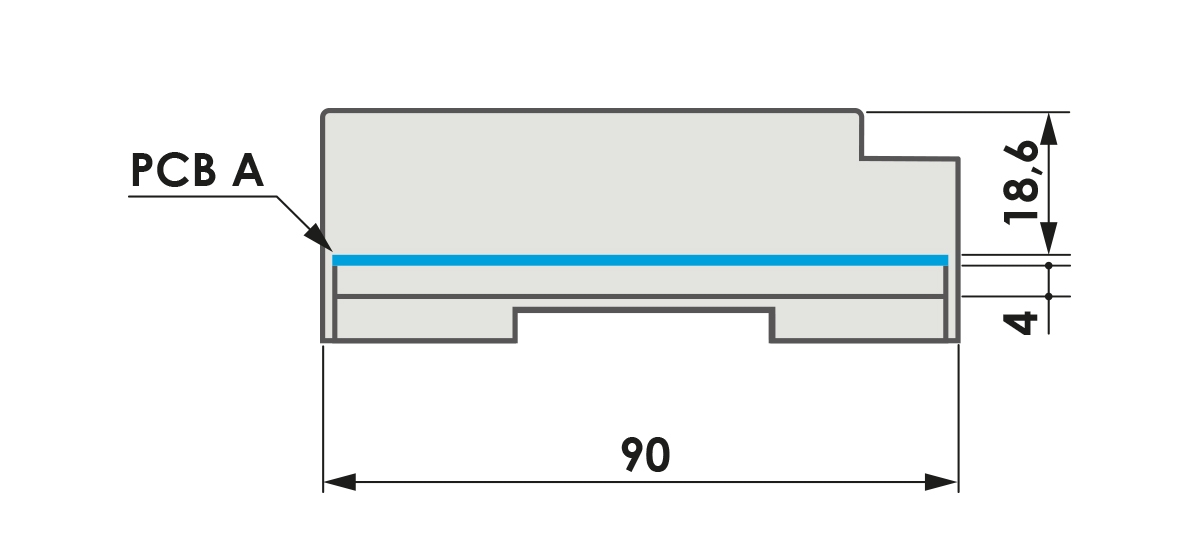

Version B
È il modello con una spalla più alta per l’impiego di componenti di maggiore volume. H53-B mantiene la possibilità del montaggio dei pannelli e quella dei coprimorsetti su un solo lato del contenitore. La parete, in corrispondenza del montaggio dei morsetti è alta. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

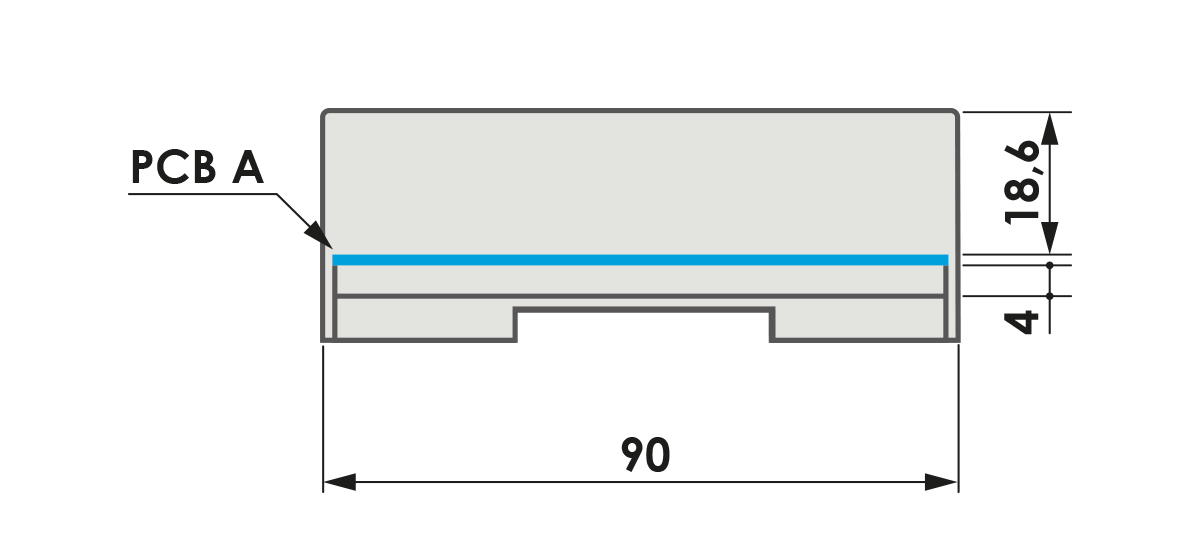

Version C
È il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. 53-C mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.
Por favor, inicia sesión o regístrate para ver la lista completa con precios.
PDF
Descrizione
1) Corpo contenitore
2) Base
3) Aggancio
4) Coprimorsetto*
* Accessori
