2M XTS Modulbox XTS DD

Contenitori per strumentazione elettronica agganciabili su Guida DIN (EN60715) secondo norme DIN 43880

CARATTERISTICHE

Montabile su Guida DIN (EN 60715), la serie XTS DD (Doppio Piano) è stata ingegnerizzata per offrire una grandissima superfice utile sui 3-4 circuiti stampati che possono essere alloggiati al loro interno e collegati elettricamente tramite pins strip, consigliati sulle specifiche; Possono inoltre alloggiare sia morsetti fissi che plug-in, su due piani per lato, offrendo fino a 24 vie passo 5mm sul 2M. I coprimorsetti non sono più necessari perché già previsti direttamente sullo stampo nelle combinazioni maggiormente richieste. Sono comunque realizzabili personalizzazioni grazie alle lavorazione CNC partendo dal contenitore versione chiusa o direttamente da stampo.

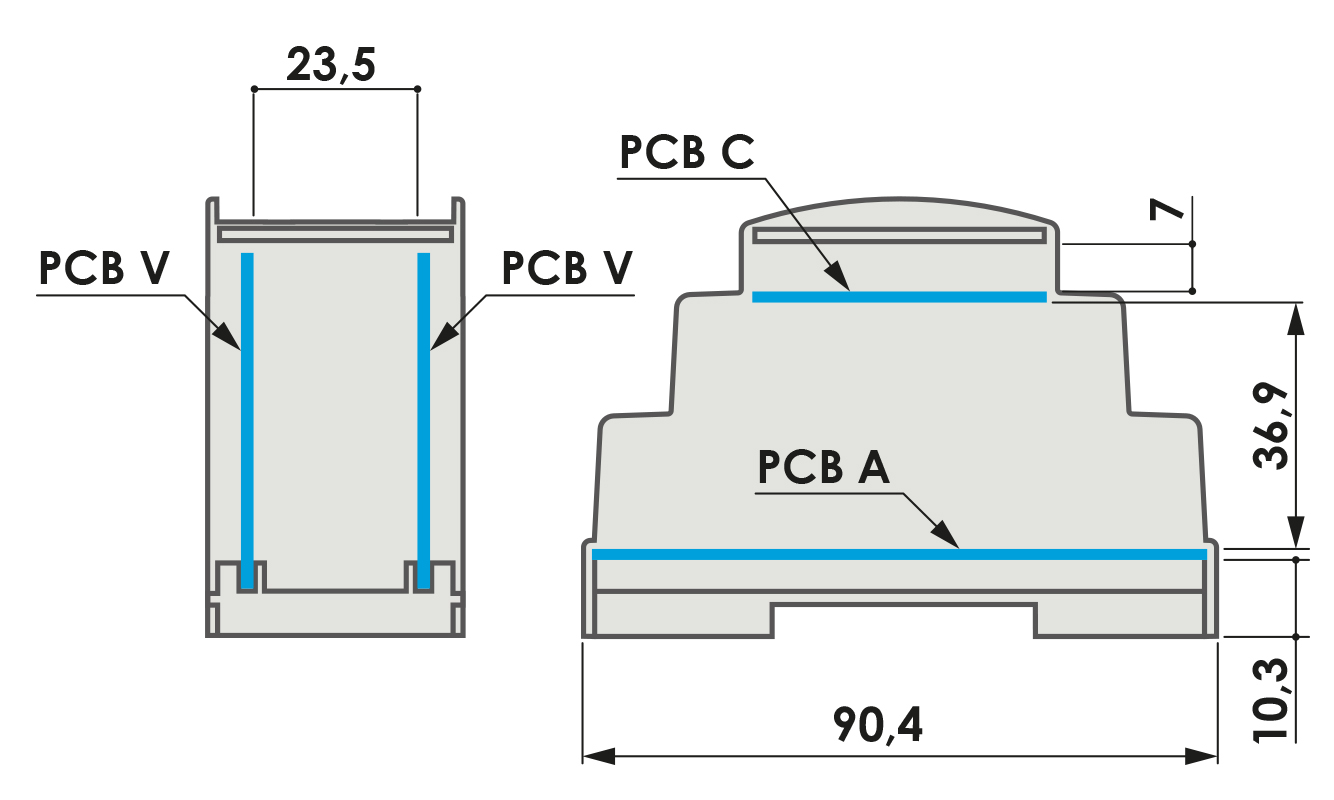

2M XTS DD A

Esistono diverse versioni standard del tipo A: 53-A: la versione 53-A mantiene la possibilità del montaggio dei pannelli. Inoltre le varie versioni della forma 53-A prevedono la possibilità di molte combinazioni di equipaggiamento con i più comuni morsetti o connettori attualmente disponibili sul mercato, su entrambi i lati del contenitore. Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

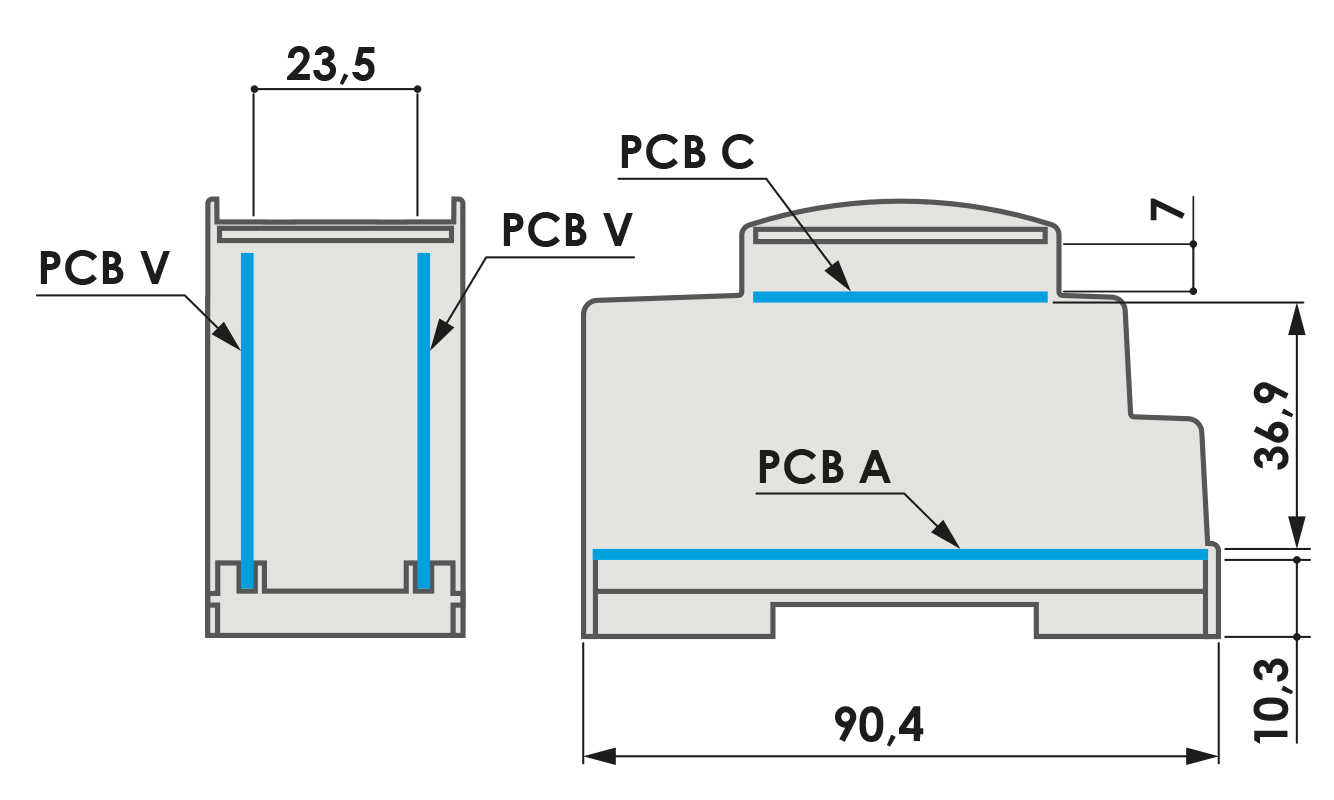

2M XTS DD B

E’ il modello con una spalla più alta per l’impiego di componenti di maggiore volume. E’ stato progettato per il montaggio a scatto di due diversi circuiti stampati (CSA, CSB). La forma 53-B mantiene la possibilità del montaggio dei pannello.Inoltre le varie versioni della forma 53-B prevedono la possibilità di molte combinazioni di equipaggiamento con i più comuni morsetti o connettori attualmente disponibili sul mercato, su un solo lato del contenitore. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

2M XTS C

E’ il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. 53-C e’ stato progettato per il montaggio a scatto di due diversi circuiti stampati (CSA, CSC), di dimensioni importanti. Tale versione mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.

Por favor, inicia sesión o regístrate para ver la lista completa con precios.


25.0204010.BL KIT CONTENITORE MODULBOX XTS DD 2M53-A	PDF DXF
25.0213010.BL KIT CONTENITORE MODULBOX XTS DD 2M53-B	PDF DXF
25.0201010.BL KIT CONTENITORE MODULBOX XTS DD 2MH53-A2F	PDF DXF
25.0201020.BL KIT CONTENITORE MODULBOX XTS DD 2MH53-A2P	PDF DXF
25.0206010.BL KIT CONTENITORE MODULBOX XTS DD 2MH53-B2F	PDF DXF
25.0206020.BL KIT CONTENITORE MODULBOX XTS DD 2MH53-B2P	PDF DXF


P05020201F.BL PANNELLO MODULBOX SENZA CORNICE 2M	: 53/H53/H53V	:	PDF DXF
P05020201P.BL PANNELLO MODULBOX CON CORNICE 2M	: 53/H53/H53V	:	PDF DXF
P05020721F PANNELLO MODULBOX SENZA CORNICE 2M TRASPARENTE	: 53/H53/H53V	:	PDF DXF
P05020721P PANNELLO MODULBOX CON CORNICE 2M TRASPARENTE	: 53/H53/H53V	:	PDF DXF
P05020821F PANNELLO MODULBOX SENZA CORNICE 2M ROSSO TRASPARENTE	: 53/H53/H53V	:	PDF DXF
P05020821P PANNELLO MODULBOX CON CORNICE 2M ROSSO TRASPARENTE	: 53/H53/H53V	:	PDF DXF


P05020721C PANNELLO MODULBOX XT-XTS CURVO 2M TRASPARENTE	: 53 / H53 / H53V	:	PDF DXF
P05020821C PANNELLO MODULBOX XT-XTS CURVO 2M ROSSO TRASPARENTE	: 53 / H53 / H53V	:	PDF DXF
P05020201C.BL PANNELLO MODULBOX XT-XTS CURVO 2M	: 53 / H53 / H53V	:	PDF DXF
